品種 Product |
外観 Appearance |
品番 Part NO. 概要 Overview |
容量 Power ratings (W) |
抵抗値 Resistance range(Ω) |
詳細 Details |
プリント基板実装タイプ P.C.B Mounting type |
![カーソルを置くと画像が拡大表示します。製品写真KNP](img/fixed_resis/knp.jpg) |
KNP プリント基板実装, 超小形品 P.C.B mounting , Ultra mini size type |
![この製品はネット販売取扱商品です。このボタンをクリックするとオンラインショッピングの製品「KNP」ページが開きます](img/cart.gif) |
|
1~10 |
0.1~2.7K |
![デジタルカタログの製品KNPのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真KNT](img/fixed_resis/knt.jpg) |
KNT KNP 1~3W テーピング品 KNP 1~3W Taping type |
1~3 |
0.1~150 |
![デジタルカタログの製品KNTのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真KNY](img/fixed_resis/kny.jpg) |
KNY 自立実装タイプ Direct-mounting type |
![この製品はネット販売取扱商品です。このボタンをクリックするとオンラインショッピングの製品「KNY」ページが開きます](img/cart.gif) |
|
2~10 |
0.1~1.8K |
![デジタルカタログの製品KNYのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真KNX](img/fixed_resis/knx.jpg) |
KNX 自立実装,省スペースタイプ Direct-mounting,space saving type |
5~20 |
0.33~3.9K |
![デジタルカタログの製品KNXのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真PRX](img/fixed_resis/prx.jpg) |
PRX 電力型厚膜抵抗器 Thick Film Power Resistor |
35 フランジ 取付時 on flange |
20~1M |
![デジタルカタログの製品PRXのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真smwsmf](img/fixed_resis/smwsmf.jpg) |
SMW/SMF 電力型面実装タイプ Power Surface Mounting Type Resistor |
1~3 |
SMW: 0.1~500 SMF: 10~2M |
![デジタルカタログの製品SMW/SMFのページを開くボタン](../img/common/eBOOK_icon.png) |
|
|
RSN/RSS 不燃性酸化金属皮膜抵抗器 Non Flammable Metal Oxide Film Resistor |
RSN: 1/2~2 RSS: 1/2~2 |
RSN: 0.22~100K RSS: 0.22~50K |
![デジタルカタログの製品RSN/RSSのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真RSU](img/fixed_resis/rsu.jpg) |
RSU 超小型不燃性酸化金属皮膜抵抗器 Ultra mini size Non Flammable Metal Oxide Film Resistor |
1, 2 |
0.22~1M |
![デジタルカタログの製品RSUのページを開くボタン](../img/common/eBOOK_icon.png) |
|
セメント封入箱形タイプ Square Cement type |
![カーソルを置くと画像が拡大表示します。製品写真SQP](img/fixed_resis/sqp.jpg) |
SQP アキシャル・リードタイプ Axial lead type |
3~20 |
0.12~4.7K |
![デジタルカタログの製品SQPのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SQY](img/fixed_resis/sqy.jpg) |
SQY 自立実装タイプ Direct-mounting type |
5~15 |
0.18~3.3K |
![デジタルカタログの製品SQYのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SQH](img/fixed_resis/sqh.jpg) |
SQH 角端子タイプ Horn terminal type |
20~40 |
1.0~8.2K |
![デジタルカタログの製品SQHのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SPS](img/fixed_resis/sps.jpg) |

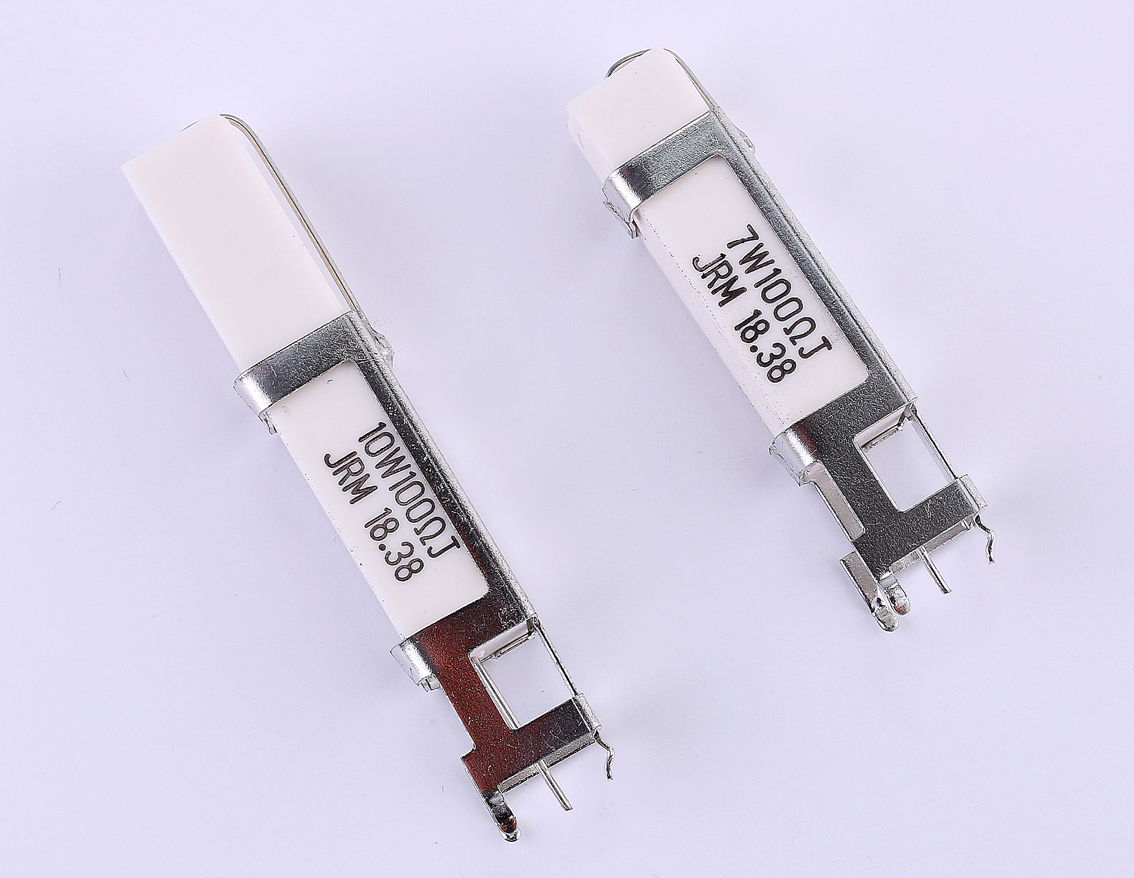

SQM/SPS ラジアルリードタイプ Radial lead type |
SQM: 1~10 SPS: 7,10 |
SQM: 0.1~80K SPS: 0.1~60K |
![デジタルカタログの製品SQMのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SQF](img/fixed_resis/sqf.jpg) |
SQF 温度ヒューズ内蔵タイプ Non Flammable Square Fixed Resistor with Thermal Fuse |
1.6~3.5 |
0.1~50K |
![デジタルカタログの製品SQFのページを開くボタン](../img/common/eBOOK_icon.png) |
|
シャント抵抗器 Shunt Resistors |
![カーソルを置くと画像が拡大表示します。製品写真SV](img/fixed_resis/sv.jpg) |
SV 電流検出用シャント抵抗器 Shunt resistor for detecting current |
10 |
10~100m |
![デジタルカタログの製品SVのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真WOR](img/fixed_resis/wor.jpg) |
WOR 電流検出用シャント抵抗器 Shunt resistor for detecting current |
3~14A |
4~75m |
![デジタルカタログの製品WORのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真POR101](img/fixed_resis/por101.jpg) |
POR101 電流検出用シャント抵抗器 Shunt resistor for detecting current |
30A |
1m |
![デジタルカタログの製品POR101のページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SBA](img/fixed_resis/sba.jpg) |
SBA 面実装シャント抵抗器 Current sensing SMD Shunt Resistor |
詳細参照 See Details |
詳細参照 See Details |
![デジタルカタログの製品SBAのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SBB](img/fixed_resis/sbb.jpg) |
SBB 面実装シャント抵抗器 Current sensing SMD Shunt Resistor |
詳細参照 See Details |
詳細参照 See Details |
![デジタルカタログの製品SBBのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SBC](img/fixed_resis/sbc.jpg) |
SBC 面実装シャント抵抗器 Current sensing SMD Shunt Resistor |
詳細参照 See Details |
詳細参照 See Details |
![デジタルカタログの製品SBCのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SBF](img/fixed_resis/sbf.jpg) |
SBF 面実装シャント抵抗器 Current sensing SMD Shunt Resistor |
詳細参照 See Details |
詳細参照 See Details |
![デジタルカタログの製品SBFのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SBG](img/fixed_resis/sbg.jpg) |
SBG 面実装シャント抵抗器 Current sensing SMD Shunt Resistor |
詳細参照 See Details |
詳細参照 See Details |
![デジタルカタログの製品SBGのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SBZ](img/fixed_resis/sbz.jpg) |
SBZ 大電流検出用シャント抵抗器 Large Current Sensing Shunt Resistor |
36 |
0.05~1m |
![デジタルカタログの製品SBZのページを開くボタン](../img/common/eBOOK_icon.png) |
|
精密巻線抵抗器 Precision Resistors |
![カーソルを置くと画像が拡大表示します。製品写真SL](img/fixed_resis/sl.jpg) |
SL 精密タイプ(磁器封入) Precision type |
2~10 |
0.1~50K |
![デジタルカタログの製品SLのページを開くボタン](../img/common/eBOOK_icon.png) |
|
電力型抵抗器 Power type Resistor |
![カーソルを置くと画像が拡大表示します。製品写真G](img/fixed_resis/g.jpg) |
G 電力型汎用タイプ Power type |
![この製品はネット販売取扱商品です。このボタンをクリックするとオンラインショッピングの製品「G」ページが開きます](img/cart.gif) |
|
5~400 |
1~400K |
![デジタルカタログの製品Gのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真GR](img/fixed_resis/gr.jpg) |
GR 大容量・低抵抗値タイプ High Power & Low-resistance type |
![この製品はネット販売取扱商品です。このボタンをクリックするとオンラインショッピングの製品「GR」ページが開きます](img/cart.gif) |
|
120~600 |
0.02~20 |
![デジタルカタログの製品GRのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真ZGA](img/fixed_resis/zga.jpg) |
ZGA 平形タイプ Flat type |
10~95 |
0.2~80K |
![デジタルカタログの製品ZGAのページを開くボタン](../img/common/eBOOK_icon.png) |
|
メタルクラッド抵抗器 Metal-Clad Fixed Resistors |
![カーソルを置くと画像が拡大表示します。製品写真FH](img/fixed_resis/fh.jpg) |
FH 小型大電力タイプ Compact and high power type |
6~50 |
0.01~40K |
![デジタルカタログの製品FHのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真RH](img/fixed_resis/rh.jpg) |
RH 小型大電力タイプ Compact and high power type |
30~200 |
0.07~80K |
![デジタルカタログの製品RHのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SMR](img/fixed_resis/smr.jpg) |
SMR 大容量タイプ High power type |
60~220 |
0.1~20K |
![デジタルカタログの製品SMRのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SML](img/fixed_resis/sml.jpg) |
SML 大容量タイプ High power type |
150~800 |
0.22~36K |
![デジタルカタログの製品SMLのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真SMV](img/fixed_resis/smv.jpg) |
SMV 大容量タイプ High power type |
60~1,000 |
0.5~5K |
![デジタルカタログの製品SMWのページを開くボタン](../img/common/eBOOK_icon.png) |
|
![カーソルを置くと画像が拡大表示します。製品写真TT](img/fixed_resis/tt.jpg) |
TT 大容量・薄型タイプ High Power ・ Thin type |
70~240 ファン使用 with Fan |
1~100 |
![デジタルカタログの製品TTのページを開くボタン](../img/common/eBOOK_icon.png) |
|
皮膜抵抗器 Film Resistors |
![カーソルを置くと画像が拡大表示します。製品写真HM](img/fixed_resis/hm.jpg) |
HM 高電圧超高抵抗値タイプ High voltage and super high resistance value type |
1~100 |
100K≦R<250M |
![デジタルカタログの製品HMのページを開くボタン](../img/common/eBOOK_icon.png) |
|
車載用カスタム抵抗器 Customized Resistor for automotive applications |
![カーソルを置くと画像が拡大表示します。製品写真車載用カスタム抵抗器](img/fixed_resis/Customized Registors.jpg) |
|
![デジタルカタログの車載用カスタム抵抗器のページを開くボタン](../img/common/eBOOK_icon.png) |
|
